钣金加工制造工艺展示
钣金加工制造(折弯/冲压/铆接),钣金外壳模具开发;
欧盾智造钣金部门成立于2015年,部门专门针对于研发打样小批量生产的钣金加工部门
2024年正式对外开放接应钣金批量生产订单
目前钣金生产人员15人
目前钣金折弯机器设备有:

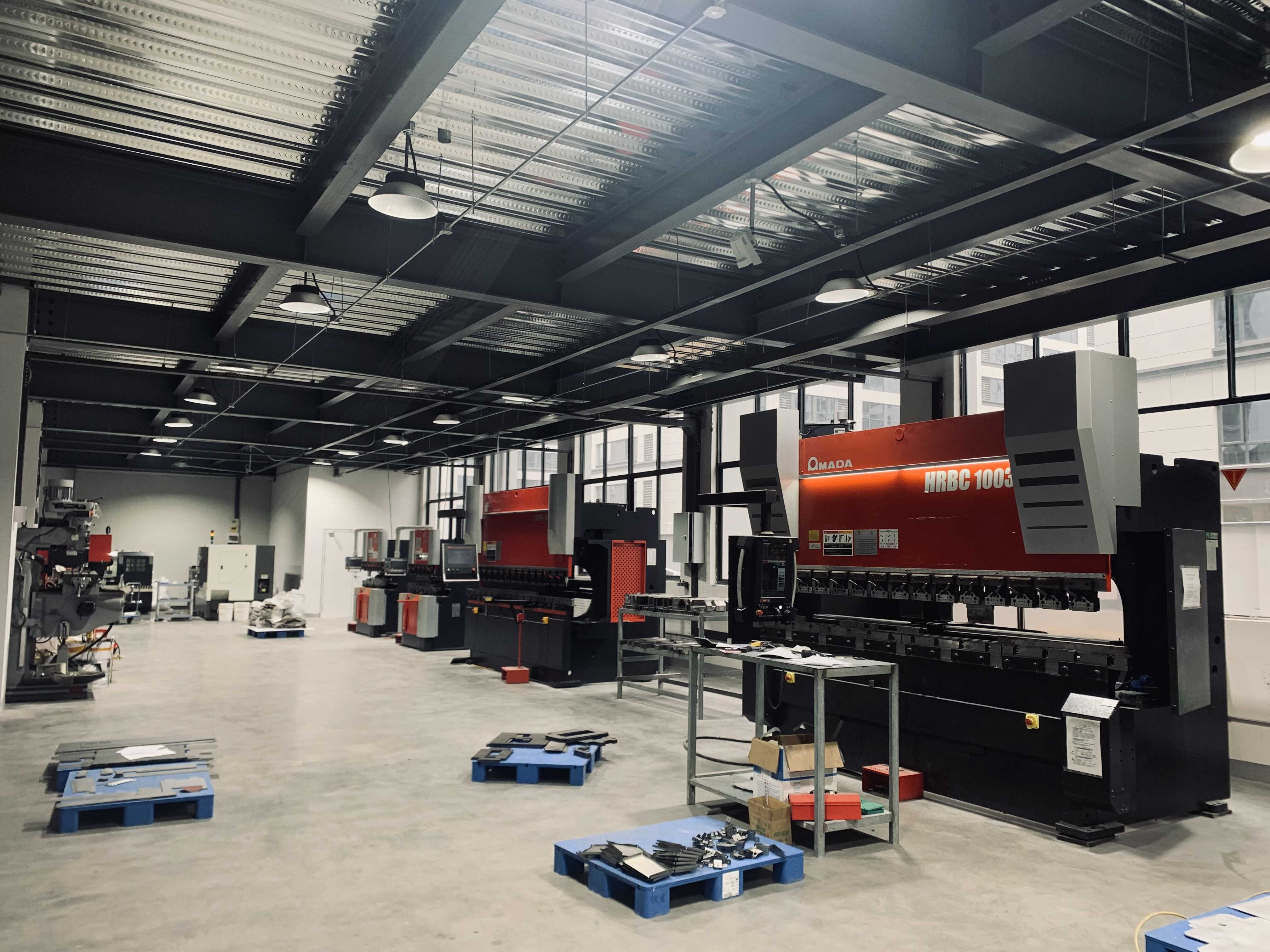

日本进口阿玛达-6台
压铆机-1台

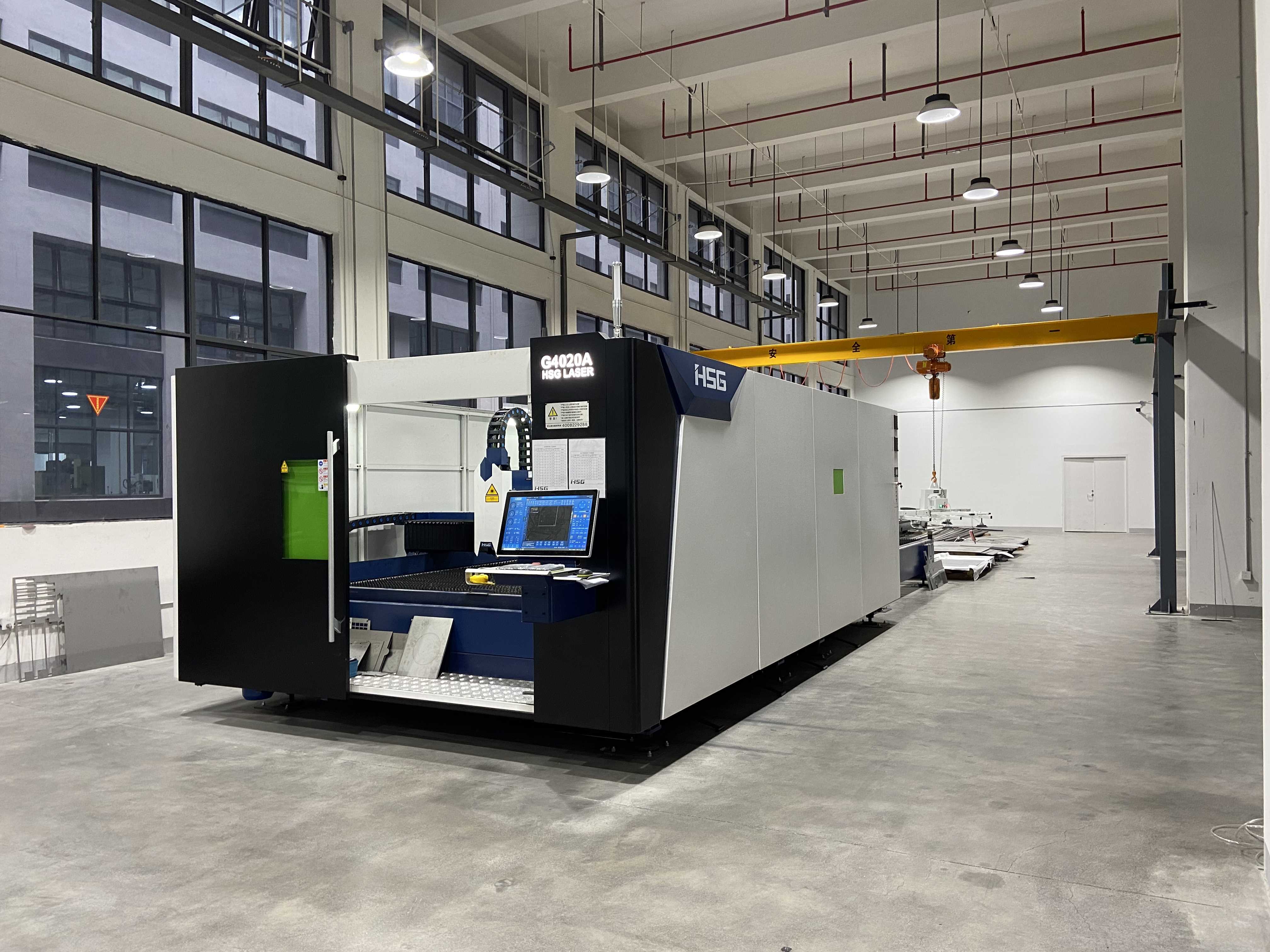

激光切割机-1台

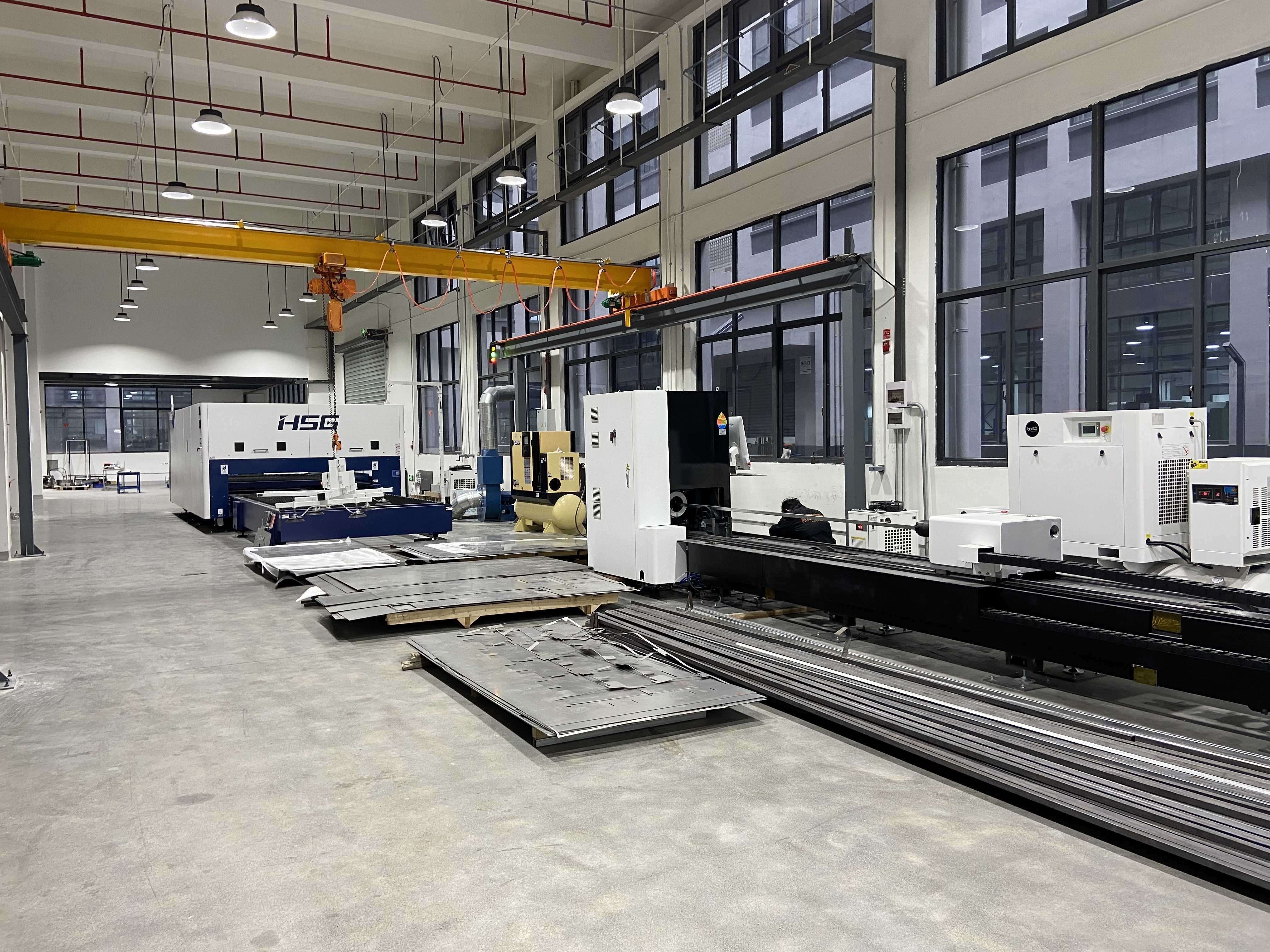

切管机-1台
数控车床2台

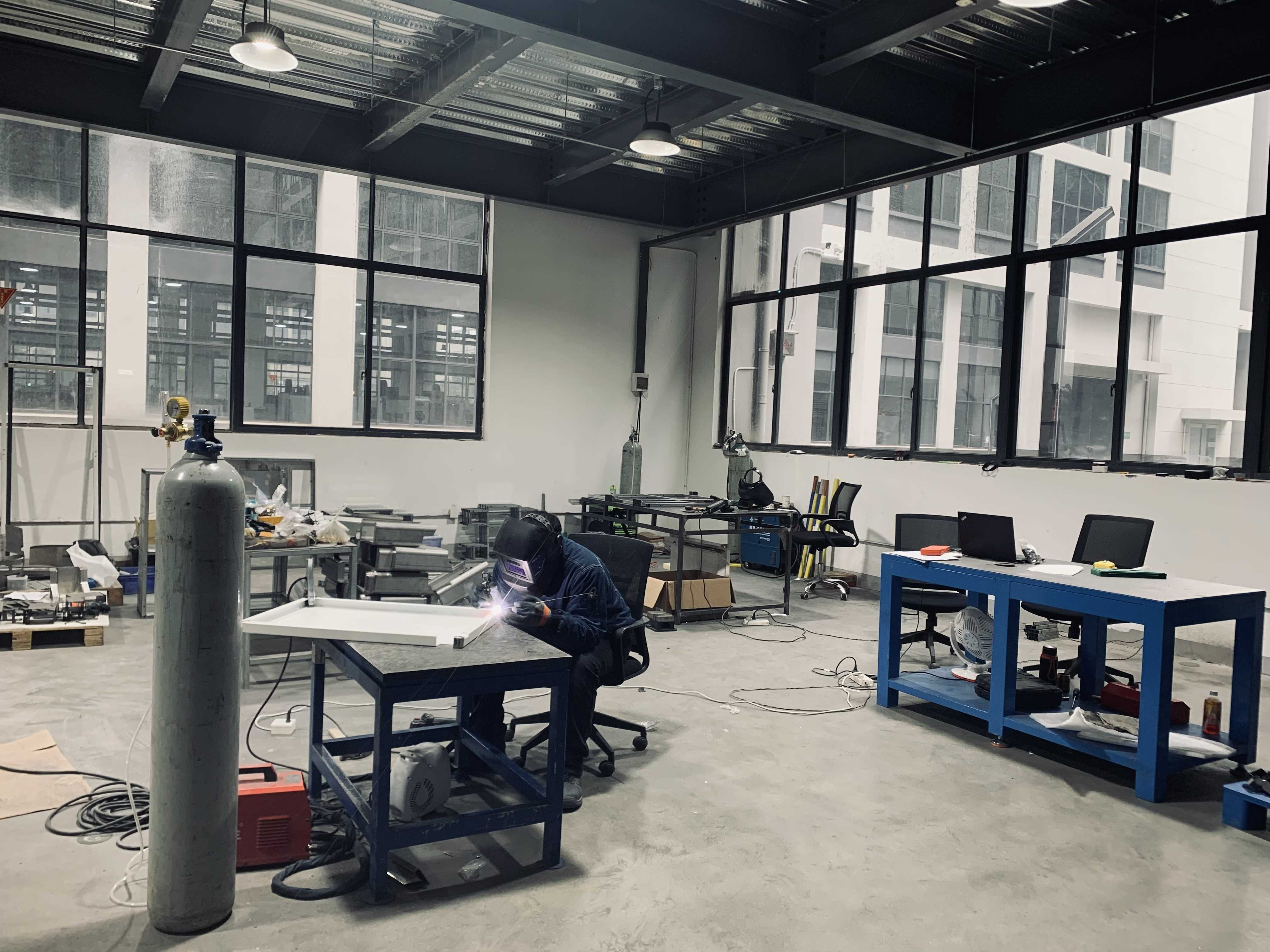

配套的焊接机器有:氩弧焊/铝焊机/冷焊机等
主要加工产品有:
只能钣金外壳产品。各类设备主机产品;
钣金加工又叫零件金属板材加工。
钣金加工是钣金技术职员需要把握的枢纽技术,也是钣金制品成形的重要工序,因为再次过程中会涉及多种钣金工艺
钣金加工工艺主要包括切割下料,冲裁加工、弯压成形等方法。
欧盾智造钣金加工一般用到的材料有以下几种,其中轧板和镀锌板是我们公司使用最多的。
♦ 冷轧板SPCC:主要用电镀和烤漆件,成本低,易成型,材料厚度≤3.2mm。
♦ 热轧板SHCC:材料厚度≥3.0mm,也是用电镀件和烤漆件,成本低,但难成型,主要用平板件。
♦ 镀锌板:电解板分N料、P料,N料主要不作表面处理,成本高,P料可以用于喷涂件。
♦ 铜:主要用导电作用料件,一般会做镀镍、镀铬等表面处理,成本过高。
♦ 铝板:一般用表面铬酸盐或者氧化,氧化我们经常采用的是导电氧化和化学氧化的方法,铝板表面可镀银镀镍。
♦ 铝型材:铝型材是一种截面结构复杂的料件,大量用于各种插箱中。
♦ 不锈钢:304不锈钢材料一般不用做表面处理。
► 钣金加工步骤
欧盾智造钣金加工分为产品前期试验、产品加工试制和产品批量的生产3个部分。在产品加工试制步骤时,会与顾客沟通联系,得到相应加工的评价之后,再进行产品批量的生产。钣金加工步骤大致是钣金下料,激光切割,冲裁加工,弯压成型的产品;称为钣金加工手板。
►激光打孔技术
钣金车间中激光打孔一般采用的是脉冲激光,它的优点是能量密度较高,时间较短,可以加工1μm的小孔,特别适用于加工具有一定角度和材料较薄的小孔,还适合加工强度硬度较高或较脆较软材料的零件上的深小孔和微小孔。激光打孔技术用的最多的是一些产品精度要求较高的零件。
►压铆、攻牙和折弯
压铆指采用冲床或油压机把压铆螺母、压铆螺钉或压铆螺母柱等紧固件牢固地压接在工件上的工艺过程。我司目前有折弯机若干台,用于金属件折弯工艺。钣金下料,激光切割,冲裁加工,弯压成型的产品;称为钣金加工手板
